Estabilidad Física Que el dato de un instrumento, la banda que lo califica y la respuesta que corresponde a esa banda estén en la misma pantalla, y que el muro se pueda mirar en corte, por secciones transversales, como lo piensa el ingeniero.
El ingeniero piensa el muro en corte. El software de monitoreo se lo enseña en planta.
El problema
Lo que pasa hoy en una instalación
Un depósito bien instrumentado produce muchísimos datos y los interpreta muy poca gente. Los piezómetros, los inclinómetros y los puntos topográficos generan series que alguien revisa periódicamente contra un criterio que está escrito en un informe, en un TARP, en otra parte. El resultado conocido: la lectura anómala existía en el sistema días antes de que alguien la mirara, porque mirarla exigía abrir la serie, recordar el umbral y saber a quién avisar.
Y hay un desajuste de forma: el ingeniero piensa el muro en sección —qué hay debajo, a qué profundidad está el piezómetro, en qué estrato—, pero el software de monitoreo lo enseña en planta, como puntos sobre un mapa. La sección vive en un plano del informe de estabilidad, separada de las lecturas.
Twin Mining TMS no evalúa la estabilidad. Deja ver antes lo que ya estaba pasando: acorta el tiempo entre que un dato cambia y alguien lo mira, y hace que quien lo mira tenga delante el umbral y el protocolo sin buscarlos.
Qué hace
Capacidades, con su matiz.
-
La banda viaja con el dato
Los puntos de instrumentación se ven sobre el mapa de la instalación coloreados por su banda de umbral, y al pulsar uno se abre su serie de tiempo con las bandas dibujadas sobre el gráfico. El estado del conjunto se lee sin abrir nada.
-
El cruce de banda ocupa la pantalla
Cuando un sensor cruza una banda distinta de la verde, la aplicación entera levanta una superficie de situación con los sensores agrupados por color, un medidor de severidad, la serie corta y el mapa del punto. No es una notificación en una campana.
-
La criticidad se deriva
Un instrumento es crítico cuando tiene un umbral TARP colgando de él. No es una casilla que alguien marca: una casilla de criticidad que hay que mantener a mano deja de ser cierta en seis meses.
-
El riesgo con las herramientas del oficio
Matrices FMEA, diagramas de corbatín y el gráfico ALARP de tolerabilidad con sus tres bandas. No una matriz de colores genérica de tres por tres.
-
El muro se mira en corte
El muro se recorre por secciones transversales: cada una tiene su traza real en planta, su perfil por estratos y la instrumentación situada en su avance sobre la traza, con la geometría resumida —altura del muro, cota de coronamiento, cota de pie, longitud y azimut—. Se llega desde el mapa.
-
Perfil por estratos, como herramienta
El perfil muestra los estratos del depósito —arenas, lamas, roca basal, geomembrana, muro— con los instrumentos encima. Hoy está cargado a mano y en escala de dibujo, no en cotas reales, y solo dos secciones lo tienen. Lo que sí es real es la traza en planta: longitud, azimut y extremos.
-
Filtro por familia de instrumento
La instrumentación se filtra por familia —piezómetros, inclinómetros, prismas— sobre el mapa, incluidos los instrumentos instalados dentro de un sondaje. La familia «prismas» se infiere de la variable de desplazamiento.
La lectura anómala llevaba tres días en el sistema. Mirarla exigía abrir la serie, recordar el umbral y saber a quién avisar.
Alcance
Lo que decide y lo que no
Lo que calcula por su cuenta
Acorta el tiempo entre que un dato cambia y alguien lo mira. Colorea cada instrumento por su banda, levanta una superficie de situación cuando una lectura cruza una banda distinta de la verde, y deriva la criticidad de un instrumento del hecho de que un umbral TARP cuelgue de él. El juicio sigue siendo humano; lo que cambia es cuánto tarda en poder ejercerse.
Lo que nunca decide
No evalúa la estabilidad ni calcula factores de seguridad. Esa es una pieza de ingeniería que produce el EOR con sus modelos, y que en la plataforma vive como documento en la Base de Conocimiento. El panel de factor de seguridad dice «sin fuente de datos» en vez de inventar una cifra.
Honestidad
Lo que todavía no hace, a propósito.
Preferimos decirlo antes de la primera reunión.
- El módulo no evalúa estabilidad, no calcula factores de seguridad y no anticipa fallas. Eso lo hace el EOR con sus modelos. El panel de factor de seguridad dice «sin fuente de datos»: es el sitio donde entra el modelo de estabilidad del EOR, no un resultado.
- La línea freática de la sección es una visualización esquemática, no un cálculo. No sale de las lecturas de los piezómetros ni de un modelo de filtración; las cifras que la acompañan —gradiente, resguardo— son aritmética sobre esa curva. El interruptor está apagado por defecto.
- Los piezómetros de cada sección transversal son sintéticos, y la pantalla no lo marca, por decisión de producto. Ninguna lectura, evolución ni banda de esa pantalla se presenta como medida. Enseñamos la herramienta, nunca lo que dice.
- Cambiar un umbral TARP queda bajo expediente de gestión del cambio, y ese candado está hoy en modo observación: registra la violación, no la impide. Es a propósito, porque todos los umbrales existentes son anteriores al módulo.
- La pantalla geotécnica, los sensores y el CCTV existen y están ocultos en la demo. Se pueden mencionar como alcance, no mostrar.

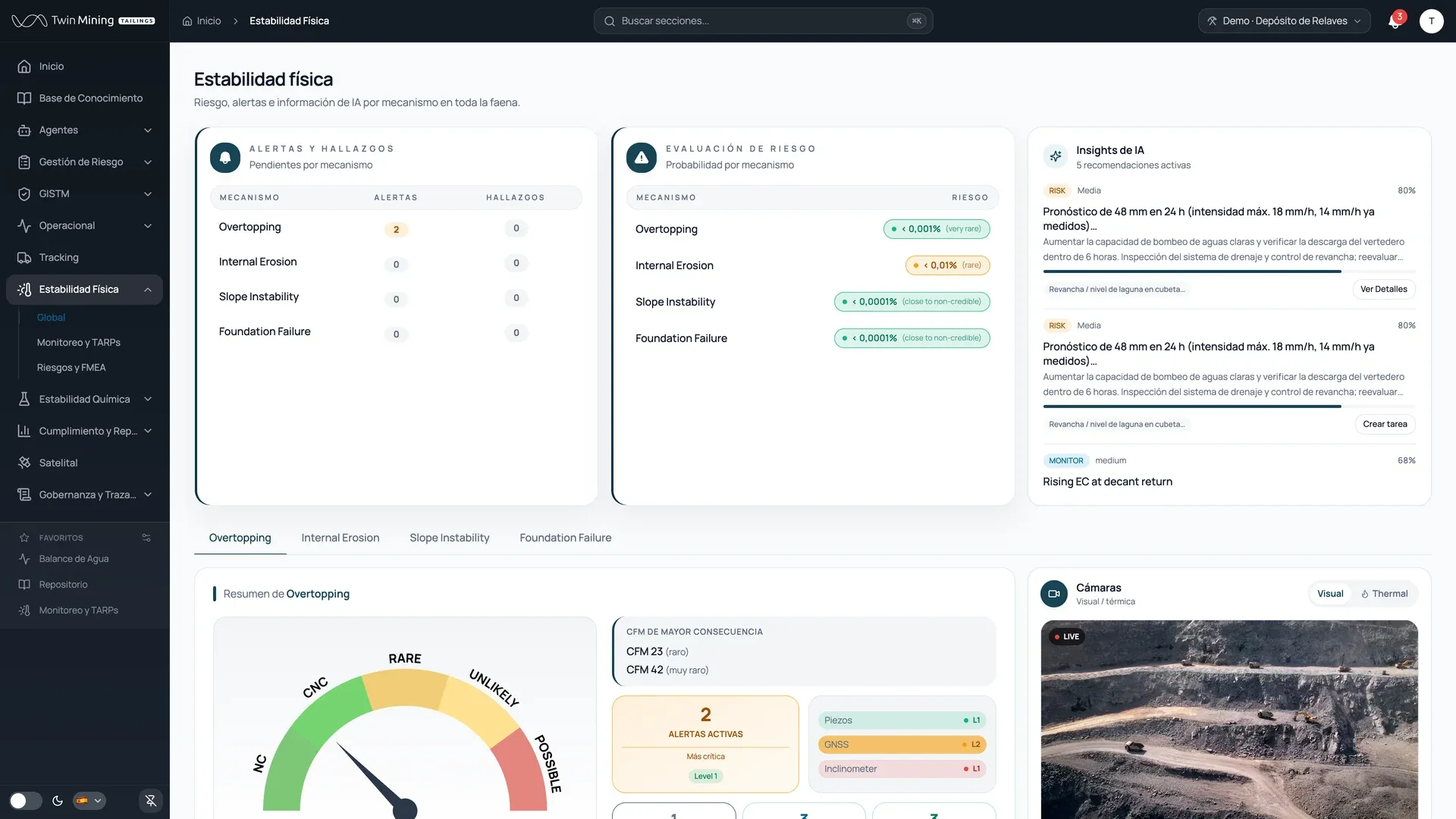

Pantallas
Cómo se ve por dentro
Para quién
Quién entra por aquí
- RTFE — responsable operacional de la instalación Que algo cruce un umbral y se entere tarde.
- EOR — ingeniero de diseño Que se cambie algo que compromete su diseño sin que se lo pregunten.
- Dam Owner / Accountable Executive La cartera: qué instalación está peor y por qué.
- Ingeniero geotécnico Un dato que sabe que está escrito en algún informe.
Preguntas frecuentes
Lo que suelen preguntar de este módulo
Respuestas cortas y sin sobreafirmar. Si algo todavía no está construido, lo decimos.
¿Twin Mining TMS calcula el factor de seguridad del muro?
No. La estabilidad la evalúa el Engineer of Record con sus modelos, y ese análisis vive en la plataforma como documento en la Base de Conocimiento. El panel de factor de seguridad de cada sección transversal dice, con todas las letras, «sin fuente de datos»: es el sitio donde entra el modelo de estabilidad del EOR, no un resultado que la plataforma produzca.
Lo que el módulo hace es más modesto y más útil de lo que suena: pone la instrumentación, su umbral y la respuesta del protocolo en la misma pantalla, y acorta el tiempo entre que un dato cambia y alguien lo mira. El EOR sigue diciendo lo que dice; lo que cambia es cuánto tarda su criterio en llegar a la pantalla de quien opera.
Las lecturas que se ven en la sección transversal, ¿son de un depósito real?
No. Todas las capturas salen de un ambiente de demostración, y en la sección transversal conviene ser especialmente preciso: la traza en planta es real —longitud, azimut y extremos—, pero el perfil por estratos está cargado a mano en escala de dibujo, los piezómetros de la sección son sintéticos, y la línea freática es una visualización esquemática, no un cálculo a partir de lecturas ni de un modelo de filtración.
La pantalla no marca esos piezómetros como simulados, por decisión de producto, así que lo decimos nosotros: ninguna lectura, evolución ni banda de esa pantalla se presenta como medida. Lo que enseñamos es la herramienta —el corte navegable con su estratigrafía y su instrumentación—, nunca lo que dice.
¿Qué es un TARP en la gestión de depósitos de relaves?
TARP significa Trigger Action Response Plan. Son las bandas de umbral de un instrumento —verde, amarillo, rojo— y la respuesta definida para cada una: qué acciones son obligatorias, quién debe aprobarlas y a quién hay que comunicar.
Explicado a alguien de fuera del sector: es el semáforo de un sensor, y qué tiene que pasar cuando cambia de color.
En Twin Mining TMS el umbral, la respuesta y el documento que la respalda viven en la misma pantalla, y cambiar un umbral queda bajo expediente formal de gestión del cambio. Esa última conexión es la que separa un TMS de un sistema de monitoreo.
¿Twin Mining TMS predice fallas o colapsos del depósito?
No, y conviene decirlo con claridad: la plataforma no contiene ningún modelo que prediga la falla de un depósito de relaves. Cualquier proveedor que lo afirme está haciendo una promesa que un Engineer of Record desmonta en la primera reunión técnica.
Lo que sí hace Twin Mining TMS es acortar el tiempo entre que un dato cambia y alguien lo mira: umbrales que un especialista definió, series de tiempo con sus bandas, detección de anomalías sobre el histórico, y agentes que leen la documentación de la instalación y proponen con la fuente citada.
La decisión sobre qué significa una desviación y qué hacer con ella sigue siendo de las personas responsables: el RTFE, el EoR y la organización de la faena.
